變壓器絕緣液介質損耗因數測量檢測項目詳解

一、介質損耗因數的定義與意義

介質損耗因數（tanδ）是絕緣液在交變電場作用下，因極化、電導等因素產生的能量損耗與無功功率的比值。其數值越小，表明絕緣液的介電性能越優異。若tanδ值異常升高，可能預示以下問題：

• 絕緣液老化：氧化產物或裂解產物增加；
• 受潮或污染：水分、雜質顆粒或氣體溶解；
• 局部放電隱患：電導率升高導致電場分布不均。

二、核心檢測項目及方法

1.介質損耗因數（tanδ）的定量測量

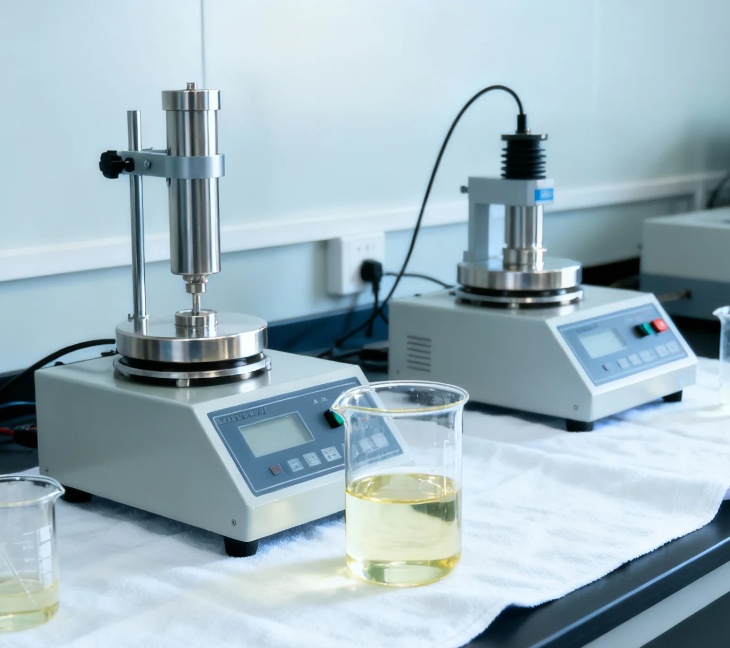

• 檢測原理：采用高壓電橋法（如西林電橋）或數字化介損儀，在工頻（50/60Hz）或更高頻率下測量絕緣液的損耗角正切值。
• 關鍵參數：需記錄不同溫度（20℃、50℃、90℃）下的tanδ值，分析溫度對介電性能的影響。
• 標準要求：IEC 60247規定新礦物油的tanδ（90℃）應≤0.005，老化油允許值≤0.02。

2.溫度依賴性分析

• 檢測內容：測量tanδ隨溫度升高的變化趨勢。優質絕緣液的tanδ在高溫下應保持穩定，若出現陡升，則可能含有極性雜質或水分。
• 方法：使用恒溫油浴控制樣品溫度，每10℃間隔測量一次，繪制tanδ-溫度曲線。

3.頻率特性測試

• 目的：評估絕緣液在不同頻率（10Hz-1MHz）下的介電響應，判斷是否存在局部放電或空間電荷積累。
• 設備：寬頻介電譜分析儀，可檢測介電常數和損耗因數的頻率相關性。

4.老化產物與雜質檢測

• 關聯性分析：通過氣相色譜（GC）或液相色譜（HPLC）檢測絕緣液中酸值、糠醛含量、溶解氣體（CO、CO?、H?等），結合tanδ值判斷老化程度。
• 典型案例：若tanδ升高且酸值＞0.1mg KOH/g，表明絕緣液已進入加速老化階段。

5.含水量測定

• 方法：卡爾費休庫侖法或紅外光譜法，精確測量水分含量（ppm級）。
• 影響機制：水分會使絕緣液電導率升高，導致tanδ顯著增加。例如，含水量超過30ppm時，tanδ可能上升50%以上。

6.電導率與擊穿電壓聯動測試

• 協同檢測：測量絕緣液的電導率（μS/m）和擊穿電壓（kV/mm）。若電導率升高而擊穿電壓下降，需結合tanδ異常排查污染或受潮問題。

7.氧化穩定性評估

• 加速氧化實驗：將樣品置于高溫（120℃）和富氧環境中，定時測量tanδ、酸值和沉淀物生成量，預測長期使用性能。

8.氣體溶解量檢測

• 溶解氣體分析（DGA）：利用氣相色譜法檢測H?、CH?、C?H?等故障特征氣體，結合tanδ變化診斷內部放電或過熱缺陷。

9.雜質顆粒物檢測

• 顆粒計數法：采用激光粒度儀統計絕緣液中≥5μm的顆粒數量，顆粒污染會導致局部電場畸變，間接影響tanδ測量結果。

三、檢測流程與標準

1. 樣品采集：從變壓器底部取樣，避免混入氣泡，儲存于密封避光容器中。
2. 儀器校準：使用標準電容器和電阻校準介損儀，確保測量精度≤±2%。
3. 測試參數設置：根據絕緣液類型選擇測試電壓（通常2kV）和頻率。
4. 數據記錄與處理：記錄三次平行測量結果，取平均值，并換算至標準溫度（如20℃或90℃）。
5. 參考標準：
   • 標準：IEC 60247、ASTM D924
   • 國內標準：GB/T 5654、DL/T 421

四、異常結果處理建議

若tanδ值超出允許范圍，需執行以下步驟：

1. 復測驗證：排除儀器誤差或操作失誤。
2. 交叉分析：結合酸值、含水量、擊穿電壓等數據綜合判斷。
3. 處理措施：
   • 過濾凈化：去除顆粒物和水分；
   • 真空干燥：降低含水量至10ppm以下；
   • 換油：若老化嚴重（tanδ＞0.03），需更換新絕緣液。

五、結論

介質損耗因數測量是變壓器狀態評估的核心項目之一。通過系統檢測溫度特性、老化產物、含水量等關聯參數，可診斷絕緣液狀態，預防變壓器故障。建議電力企業建立定期檢測制度，結合多參數分析實現絕緣液全生命周期管理。

關鍵詞：介質損耗因數、tanδ、絕緣液老化、電導率、含水量、檢測標準
