復合絕緣子以其優異的憎水性和耐污閃性能廣泛應用于輸電線路，但其芯棒-金具連接結構是機械性能的薄弱環節，長期的風振疲勞可能導致連接界面產生微裂紋并逐漸擴展，終引發低應力脆斷。機械振動試驗的目的，就是在實驗室內通過加速模擬這種長期、小幅值、高頻次的動態應力，在短時間內暴露其潛在的設計缺陷、工藝瑕疵和材料疲勞問題，從而預測其在實際風場環境下的長期機械可靠性。

一、試驗標準與依據

試驗遵循嚴格的或標準，確保結果的可比性和性。

1. 標準：IEC 62217《Composite insulators for overhead lines with a nominal voltage greater than 1000V - General definitions, test methods and acceptance criteria》中明確規定了機械振動試驗的要求。

2. 中國標準：GB/T 19519《標稱電壓高于1000V的交流架空線路用復合絕緣子—定義、試驗方法及驗收準則》（等同采用IEC 62217）。

3. 行業/企業標準：電網、南方電網等用戶標準通常有更具體、更嚴格的補充要求。

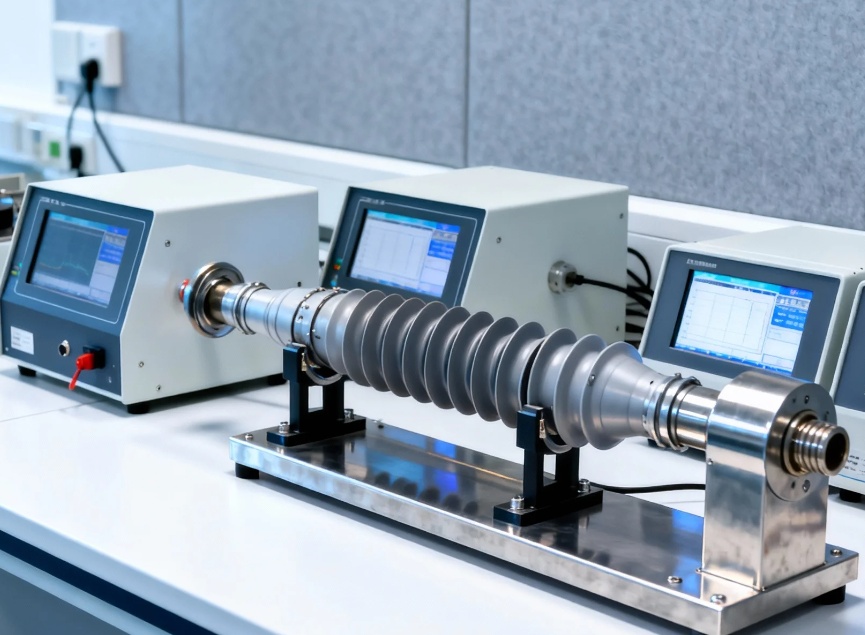

二、試驗設備與系統

1. 振動臺系統：

   • 類型：通常為電磁式或液壓式振動臺，能產生精確控制的正弦振動。

   • 能力：需滿足施加軸向振動的要求，并具有足夠的推力、頻率范圍和位移/加速度控制精度。

2. 夾具與工裝：必須牢固地將絕緣子上端金具固定在振動臺動圈上，下端金具連接配重塊或等效質量塊，以模擬導線和覆冰的部分質量。夾具設計應避免引入額外的應力集中。

3. 監測與控制系統：

   • 控制系統：用于設定和精確控制振動頻率、振幅（或加速度）、試驗時間。

   • 監測系統：

     • 加速度計/位移傳感器：實時監測試驗過程中的振動參數。

     • 動態應變片：可粘貼在芯棒或金具附近，監測關鍵部位的動態應變變化，評估應力水平。

     • 聲發射傳感器：用于探測試驗過程中材料內部可能產生的微裂紋擴展信號（高級監測）。

三、試驗方法與關鍵參數

試驗的核心是施加一個特定頻率和振幅的軸向正弦振動。

1. 振動頻率：通常選擇在20 Hz至50 Hz之間。該范圍覆蓋了輸電線路上常見的微風振動頻率。頻率的選擇應避免與絕緣子-配重系統的固有頻率重合，以防發生共振。

2. 振幅/加速度：

   • 振幅：通常以峰值位移表示。標準可能規定一個固定的振幅值（如±0.5 mm），或根據芯棒直徑計算。

   • 加速度：也可通過控制加速度水平來定義振動強度。常用值為2g 至 5g（g為重力加速度）。

3. 配重（懸掛質量）：下端金具懸掛的質量塊，用于模擬導線和覆冰的靜態張力，并在振動時產生動態交變載荷。質量大小通常根據絕緣子的額定機械負荷和試驗?zāi)康膩?lái)確定。

4. 試驗持續時間：這是加速疲勞的關鍵。通常要求進行數百萬次（如1×10?次）的振動循環。例如，在30Hz頻率下振動10?次，約需要持續93小時。

四、試驗前、中、后的檢查與評估

試驗是一個系統性過程，不僅看結果，更重過程監測。

1. 試驗前檢查：

   • 外觀檢查：記錄絕緣子初始狀態，特別是傘裙、護套、密封處有無缺陷。

   • 尺寸與標記：核對型號。

   • 靜態拉伸驗證：部分標準要求在振動試驗前，先施加一個較低百分比的SML（如50%）進行短暫拉伸，確認連接可靠。

2. 試驗中監測：

   • 參數穩定性：持續監控振動頻率、振幅是否穩定。

   • 異常監測：監聽異常噪音，觀察是否有部件松動、傘裙異常擺動或裂紋產生。

   • 動態響應監測（可選）：通過應變片數據，分析動態應力幅值是否在預期范圍內。

3. 試驗后檢驗與判定（核心）：

   • 外觀檢查：極其重要。仔細檢查：

     • 傘裙與護套：是否有開裂、剝離、脫膠。

     • 端部密封：是否完好，有無開裂或滲漏。

     • 金具區域：護套是否出現“爬行”或鼓包。

   • 終機械破壞試驗：

     • 目的：這是關鍵的判定依據。振動試驗結束后，立即對同一支絕緣子進行靜態拉伸破壞試驗。

     • 要求：其實測破壞負荷不得低于其額定機械負荷的某個規定百分比（例如，IEC 62217規定，對于型式試驗，該百分比通常為100% SML）。如果振動試驗已對連接結構造成嚴重疲勞損傷，其殘余強度將顯著下降。

   • 解剖分析（如破壞負荷不合格）：剖開端部連接處，檢查芯棒與金具的壓接區域、粘接界面是否存在裂紋、銹蝕或脫粘。

五、試驗類型與應用

• 型式試驗：對新設計、新材料或新工藝的絕緣子進行的強制性全面驗證，要求為嚴格。

• 抽樣試驗：從批量產品中抽樣進行，用于監控生產一致性。

• 研究性試驗：用于優化設計參數、評估不同材料或工藝的優劣。

六、試驗的物理意義與總結

機械振動試驗成功地將時間尺度的長期性（數年風振）轉化為實驗室尺度的強度與耐久性驗證。

• 它驗證了：芯棒-金具連接的抗疲勞性能和工藝穩定性。

• 它暴露了：護套與芯棒或金具粘接界面的潛在缺陷。

• 它確保了：復合絕緣子不僅能承受短時的大風、覆冰等靜態荷載，更能耐受長期、高頻的微風振動，從而在整個設計壽命內（通常30-40年）保持機械完整性。

通過這項嚴苛的“模擬風場老化”試驗，制造商可以優化產品設計，電網用戶可以篩選出真正可靠的絕緣子，共同為輸電線路的長期安全穩定運行提供堅實的機械保障。隨著特高壓和海上風電等新場景的發展，對絕緣子抗振性能的要求將更高，相應的試驗技術也將更加精細化。
